Дорожные плиты: назначение и конструктивные особенности
Дорожные плиты представляют собой железобетонные изделия, предназначенные для быстрого устройства временных и постоянных дорожных покрытий. Эти конструкции широко применяются в дорожном строительстве, при обустройстве промышленных площадок, временных подъездных путей и других объектов транспортной инфраструктуры. Основная функция дорожных плит - обеспечение прочного и ровного покрытия, способного выдерживать значительные нагрузки от транспорта.
Конструктивно дорожные плиты состоят из следующих элементов:
- Бетонное тело (изготавливается из тяжелого бетона классов В22,5-В35 по ГОСТ 26633-2015, обеспечивает основную несущую способность)
- Арматурный каркас (выполняется из стальной арматуры классов АIII и ВрI по ГОСТ 5781-82 и ГОСТ 6727-80, воспринимает растягивающие напряжения)
- Монтажные петли (предназначены для удобства транспортировки и укладки, изготавливаются из стали марки Ст3пс по ГОСТ 535-2005)
- Поверхностный слой (имеет повышенную износостойкость и шероховатость для обеспечения хорошего сцепления с шинами)
Интересный факт: Первые дорожные плиты были применены в Германии в 1930-х годах для быстрого восстановления разрушенных дорог.
Технические характеристики дорожных плит
Современные дорожные плиты производятся в соответствии с требованиями ГОСТ 21924.0-84 и ГОСТ 21924.1-84. Основные параметры включают:
Основные технические параметры дорожных плит
| Параметр | Значение | Нормативный документ | Примечание |
|---|---|---|---|
| Размеры | 1750×3000×170 мм | ГОСТ 21924.1-84 | Типовые габариты ПДН |
| Марка бетона | В22,5-В35 | ГОСТ 26633-2015 | По прочности на сжатие |
| Морозостойкость | F150-F300 | ГОСТ 10060-2012 | Количество циклов замораживания |
| Нагрузка | до 50 т/ось | ГОСТ 21924.2-84 | Для плит типа ПДН |
Расчет несущей способности дорожной плиты производится по формуле:
P = k×Rbt×Wpl
где P - несущая способность (кН), k - коэффициент условий работы (0.9-1.1), Rbt - расчетное сопротивление бетона растяжению (МПа), Wpl - момент сопротивления приведенного сечения (м³).
Области применения дорожных плит
Дорожные плиты находят применение в различных отраслях строительства благодаря своей прочности и быстровозводимости:
- Временные дороги (строительные площадки, подъездные пути, объекты нефтегазовой промышленности)
- Постоянные покрытия (промышленные зоны, склады, логистические центры, портовые терминалы)
- Аэродромные покрытия (взлетно-посадочные полосы, рулежные дорожки, перроны)
- Городское благоустройство (тротуары, пешеходные зоны, площадки для мероприятий)
- Специальные объекты (военные полигоны, мобильные дорожные покрытия, площадки для тяжелой техники)
Интересный факт: В 1944 году при строительстве "Дороги жизни" к блокадному Ленинграду использовались специальные дорожные плиты, уложенные прямо на лед.
Классификация дорожных плит
Современные дорожные плиты можно классифицировать по нескольким ключевым признакам:
Типы дорожных плит по конструкции и назначению
| Критерий | Тип | Характеристики | Применение |
|---|---|---|---|
| По конструкции | ПДН (прямоугольные) | Стандартные плиты с ровными краями, толщина 140-220 мм | Универсальное применение |
| По конструкции | ПАГ (аэродромные) | Усиленные плиты толщиной до 300 мм, с пазами и гребнями | Аэродромы, тяжелые нагрузки |
| По конструкции | ПП (прямоугольные с пазами) | Плиты с замковыми соединениями по краям | Ответственные покрытия |
| По назначению | Для постоянных покрытий | Высокомарочный бетон, усиленное армирование | Промзоны, склады |
| По назначению | Для временных покрытий | Облегченные плиты, могут быть б/у | Строительные площадки |
| По материалу | Железобетонные | Традиционное решение, высокая прочность | Большинство применений |
| По материалу | Преднапряженные | Повышенная трещиностойкость, долговечность | Ответственные объекты |
Интересный факт: В Дубае созданы экспериментальные дорожные плиты с солнечными батареями, вырабатывающие электроэнергию.
Популярные вопросы о дорожных плитах
Как правильно укладывать дорожные плиты?
Укладку выполняют на подготовленное основание из песка или щебня толщиной 10-20 см. Плиты располагают вплотную или с зазором 3-5 мм. Для тяжелых нагрузок используют песчано-цементную подушку. Каждую плиту выравнивают по уровню с помощью подсыпки. Швы между плитами заполняют песком или цементно-песчаной смесью. Укладку ведут от края к центру, проверяя горизонтальность. Для постоянных покрытий рекомендуется замоноличивание швов. Все работы выполняют согласно СП 78.13330.2012.
Какой срок службы у дорожных плит?
Срок службы качественных плит составляет 20-30 лет в зависимости от условий эксплуатации. На временных покрытиях плиты могут использоваться 5-7 циклов перекладки. Факторы, влияющие на долговечность: качество бетона, интенсивность нагрузок, климатические условия. Плиты из преднапряженного бетона служат на 30-40% дольше. Регулярный осмотр и ремонт продлевают срок службы. В агрессивных средах применяют плиты с добавками повышающими стойкость. Реальный ресурс определяют по фактическому износу.
Как рассчитать необходимое количество плит?
Расчет выполняют по площади покрытия с учетом раскладки плит. Определяют общую площадь в квадратных метрах. Выбирают типоразмер плит и рассчитывают их количество на 1 м². Учитывают необходимые доборные элементы и технологические отходы. Добавляют 5-7% на бой и подрезку. Для сложных конфигураций делают карту раскладки. Лучше использовать специализированные программы. Окончательный расчет подтверждает проектировщик. Заказывать плиты следует одной партией для одинаковости характеристик.
Какие документы регламентируют применение дорожных плит?
Основные нормативные документы: ГОСТ 21924.0-84, ГОСТ 21924.1-84, ГОСТ 21924.2-84. Производство бетона регламентирует ГОСТ 26633-2015. Армирование выполняют по ГОСТ 5781-82 и ГОСТ 6727-80. Укладку проводят по СП 78.13330.2012. Маркировка должна соответствовать ГОСТ 13015-2012. Для специальных условий разрабатывают ТУ. Проектная документация должна пройти экспертизу. Обязательно наличие паспортов на материалы и сертификатов соответствия.
Как выбрать марку бетона для дорожных плит?
Марка бетона выбирается исходя от расчетных нагрузок. Для легкого транспорта (до 10 т) достаточно В22,5. Для тяжелой техники (до 50 т) применяют В30-В35. В агрессивных средах используют бетон с добавками. Морозостойкость должна соответствовать климатической зоне (F150-F300). Водонепроницаемость важна при высоком УГВ (W4-W8). Для аэродромных плит применяют бетон класса В35 и выше. Все параметры должны соответствовать проектной документации. Выбор лучше доверить профессиональным проектировщикам.
Можно ли использовать бывшие в употреблении плиты?
Б/у плиты можно применять после тщательного осмотра. Не допускаются плиты с трещинами шириной более 0,5 мм. Проверяют отсутствие сколов углов и кромок. Остаточная толщина должна быть не менее 80% от номинальной. Для ответственных объектов б/у плиты не рекомендуются. Перед укладкой очищают от загрязнений и наслоений. Стоимость б/у плит в 2-3 раза ниже новых. Экономически целесообразно использовать на временных покрытиях. Каждая плита должна быть проверена отдельно.
Как усилить дорожное покрытие из плит?
Усиление выполняют укладкой дополнительного слоя плит в перехлест. Возможно устройство монолитного бетонного слоя поверх плит. В сложных условиях используют армированную цементно-песчаную стяжку. Перед усилением очищают поверхность и устраняют локальные дефекты. Все работы выполняют по проекту усиления. Качество материалов для усиления контролируют особо тщательно. Усиленное покрытие должно пройти испытания. Временное усиление допускается без проекта на срок до 1 года.
Как ремонтировать покрытие из дорожных плит?
Ремонт начинают с обследования и выявления дефектов. Трещины шириной до 1 мм заделывают полимерными составами. Сколы ремонтируют тиксотропными смесями. Просевшие плиты поднимают домкратами и подсыпают основание. Сильно поврежденные плиты заменяют новыми. После ремонта проверяют ровность покрытия. Все материалы должны соответствовать исходным характеристикам. Качество ремонта оценивают через 28 суток. Профилактический ремонт продлевает срок службы в 1,5-2 раза.
Как хранить дорожные плиты на стройплощадке?
Плиты хранят на ровной подготовленной площадке. Высота штабеля не должна превышать 6 рядов. Между рядами укладывают деревянные прокладки толщиной 30-50 мм. Не допускается хранение на рыхлых или переувлажненных грунтах. Длительное хранение требует защиты от атмосферных воздействий. Поврежденные при хранении плиты нельзя использовать без проверки. Все требования изложены в ГОСТ 13015-2012. Перед монтажом плиты очищают от загрязнений.
Какие преимущества у дорожных плит перед асфальтом?
Главные преимущества: быстрый монтаж (в 5-10 раз быстрее асфальта), возможность демонтажа и повторного использования, высокая ремонтопригодность. Плиты выдерживают более тяжелые нагрузки без деформаций. Не требуют специальной техники для укладки. Могут эксплуатироваться сразу после монтажа. Не боятся разливов ГСМ и химических реагентов. Срок службы в 2-3 раза больше чем у асфальта. Подходят для временных и постоянных покрытий. Экономически выгодны при интенсивных нагрузках.
Дополнительные технические сведения
Для профессионального использования дорожных плит полезно знать следующие аспекты:
- Температурные швы - обязательны при длине покрытия более 6 м, компенсируют тепловое расширение бетона
- Коэффициент трения - шероховатая поверхность плит обеспечивает коэффициент сцепления 0,6-0,7
- Динамические нагрузки - плиты хорошо сопротивляются ударным воздействиям благодаря армированию
- Теплопроводность - бетонные плиты меньше нагреваются летом по сравнению с асфальтом
- Шумопоглощение - специальные плиты с пористым бетоном снижают шум от транспорта на 5-7 дБ
Интересный факт: В Швеции разработаны дорожные плиты с системой подогрева, предотвращающей образование наледи зимой.
Сравнение различных типов дорожных плит
Сравнительная характеристика типов дорожных плит
| Параметр | ПДН | ПАГ | ПП |
|---|---|---|---|
| Толщина | 140-220 мм | 160-300 мм | 170-250 мм |
| Нагрузка | до 30 т/ось | до 50 т/ось | до 40 т/ось |
| Стоимость | Средняя | Высокая | Выше средней |
| Монтаж | Простой | Сложный | Средней сложности |
| Срок службы | 15-25 лет | 25-35 лет | 20-30 лет |
Интересный факт: В Японии созданы "умные" дорожные плиты с датчиками, передающими информацию о нагрузках и состоянии покрытия.
Заключение
Дорожные плиты представляют собой универсальное решение для устройства качественных и долговечных покрытий в различных условиях. Их преимущества - быстрый монтаж, высокая несущая способность, ремонтопригодность и возможность многократного использования - делают их незаменимыми во многих отраслях строительства. Современные технологии производства позволяют создавать плиты с точно заданными характеристиками, отвечающими самым строгим требованиям.
При выборе дорожных плит важно учитывать не только их стоимость, но и соответствие предполагаемым нагрузкам, условиям эксплуатации и требованиям долговечности. Правильно подобранные и уложенные плиты обеспечат надежное покрытие на десятилетия, минимизировав затраты на обслуживание и ремонт.
Как купить Плита дорожная в Нижнем Новгороде ?
- Позвонить на региональный номер: Нижний Новгород +7 (831) 261-33-45;
- Бесплатно позвонить по номеру горячей линии: 8-800-511-82-38, действующему по всей территории РФ;
- Отправить заявку в электронном виде на адрес: nn@snabtechmet.ru;
- Посетить офис отдела продаж по адресу: 443080, Самарская обл., г. Самара, ш. Московское, д. 49, помещ. 420н;
- Воспользоваться формой обратной связи на сайте и получить консультацию менеджера.
Наши преимущества:
- Индивидуальный подход, подбор выгодных условий для каждого клиента;
- Сопровождение на каждом этапе сделки;
- Большой выбор марок и широкий типоразмерный ряд для решения различных задач;
- Возможность купить товар оптом и в розницу;
- Возможность наличного и безналичного расчета;
- Предоставление сопутствующих услуг: металлообработка, ответхранение на наших складских площадках, упаковка;
- Возможность отсрочки платежа;
- Контроль качества товара, соответствие продукции действующим стандартам и нормам производства, предоставление сопроводительной документации и технических карт;
- Возможность производства изделий нестандартных размеров по чертежам клиента;
- Выгодные условия доставки при помощи ТК (ТК предоставляют нашей компании скидки на свои услуги);
- Наличие собственного автопарка низкой, средней и высокой грузоподъемности и спец. оборудования для погрузки и разгрузки на складах;
- Возможность доставки и самовывоза (возьмите с собой документы, удостоверяющие личность, чтобы попасть на охраняемую складскую территорию).
Похожие категории

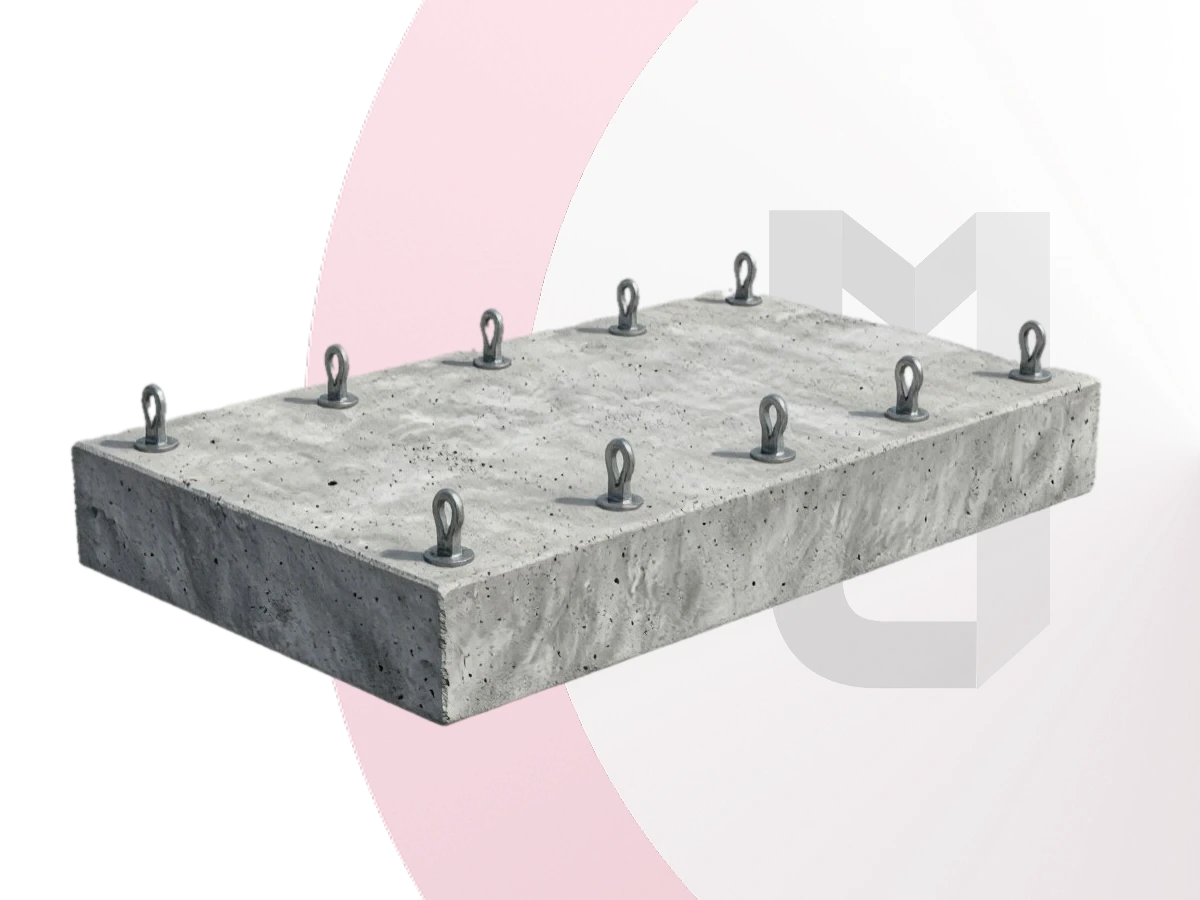

Плита фундамента

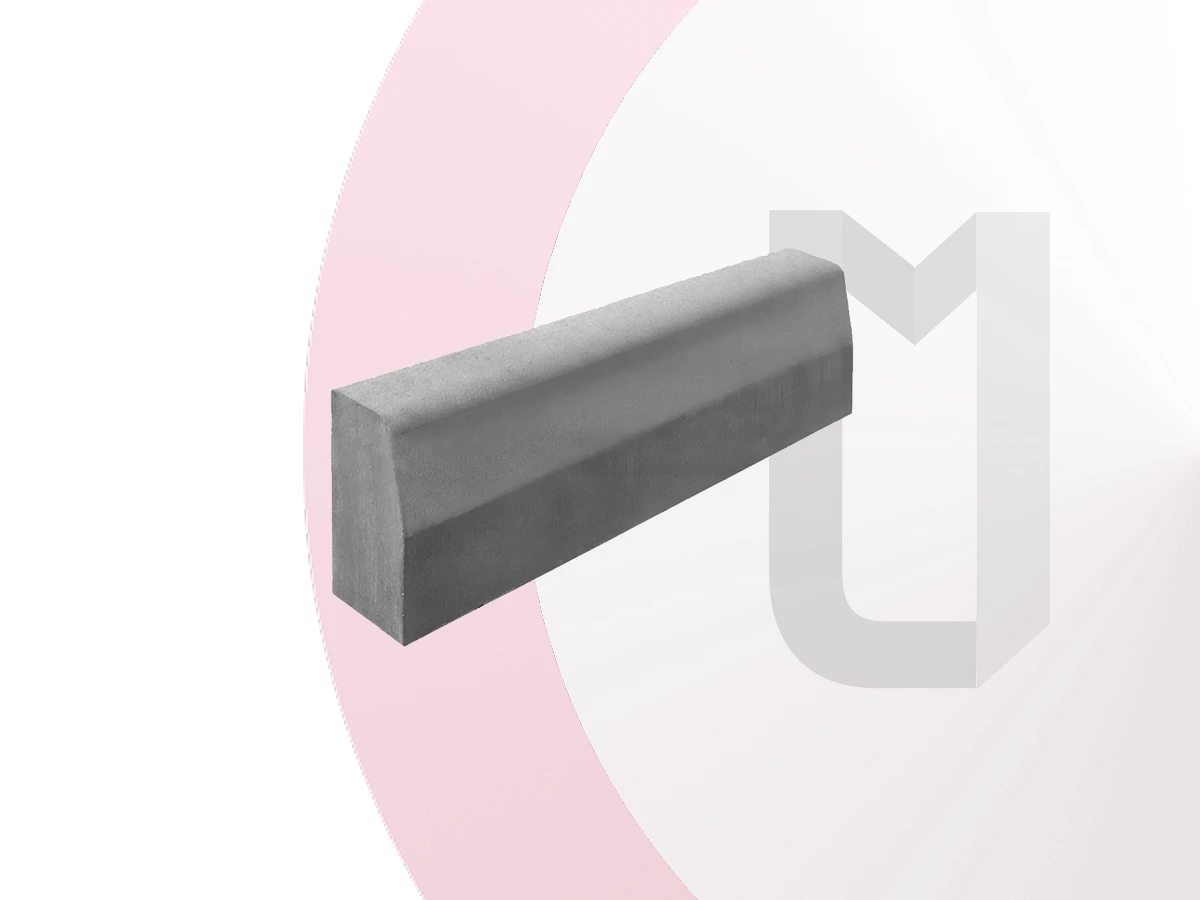

Ограждение бордюрное
